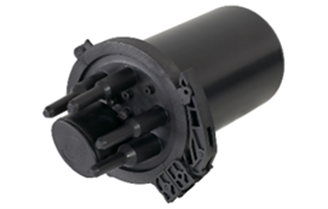

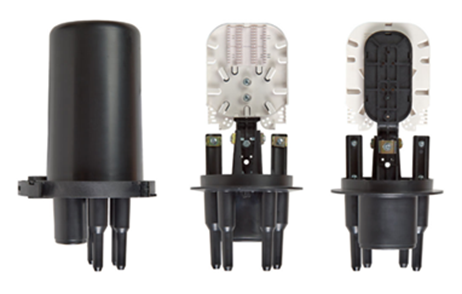

Svjetlovodna spojnica STEminiHD

Svjetlovodna spojnica STEminiHD predstavlja pouzdano i izdržljivo rješenje za zaštitu, organizaciju i povezivanje optičkih kabela u pristupnim i distribucijskim mrežama. Dizajnirana za kapacitete do 72 optička spoja s tranzitom ili 96 spojeva bez tranzita, spojnica osigurava visoku razinu mehaničke stabilnosti i otpornosti na vanjske uvjete. Zahvaljujući svojoj konstrukciji, brtvljenju klase IP68 te jednostavnosti montaže, STEminiHD je idealan izbor za zračne, nadžbukne i podzemne instalacije u sustavima zahtjevnih performansi i preciznih svjetlovodnih mjerenja.

Pregled proizvoda

Svjetlovodna spojnica STEminiHD osmišljena je kao kompaktno i robusno rješenje za spajanje i zaštitu optičkih kabela u FTTx, pristupnim i transportnim mrežama. Posebno je pogodna za situacije gdje je potreban visok kapacitet spajanja, pouzdano brtvljenje te jednostavno održavanje u radu na terenu.

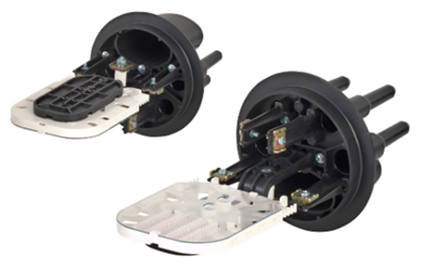

Spojnica omogućava smještaj do 72 optička spoja u tranzitu ili 96 spojeva kada nema tranzitnog kabela, čineći je fleksibilnom opcijom za različite konfiguracije mreže. Dizajn s ladicama (splice trays tipa 2445) omogućuje urednu organizaciju i zaštitu zavarivanja te jednostavan pristup tijekom naknadnih radova.

Konstrukcija i brtvljenje

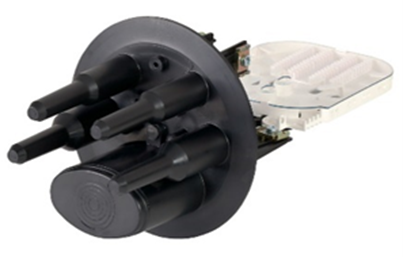

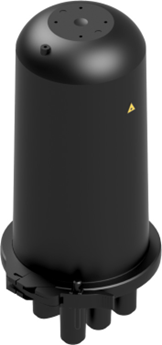

Baza i kupola spojnice brtve se elastičnim O-prstenom te ojačanom plastičnom zatezajućom stezaljkom, što osigurava visoku razinu nepropusnosti i jednostavno ponovno otvaranje. Kabelski ulazi koriste termoskupljajuće cijevi, a svi okrugli ulazi izrađeni su u stepenastoj konfiguraciji, što omogućuje optimalni izbor promjera otvora te sprečava nastanak prekomjerne napetosti nakon skupljanja cijevi.

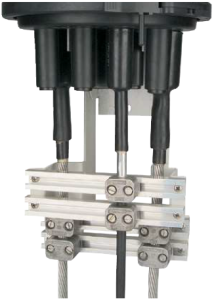

Svi ulazi opremljeni su i jedinicama rasterećenja centralnog elementa kabela, što dodatno povećava pouzdanost instalacije. Ovalni ulaz može se koristiti za tranzitni kabel (neprekinuti kabel s namotavanjem iza ladica) ili uvođenje dvaju kabela promjera do 25 mm.

Otpornost i tehničke značajke

Spojnica STEminiHD izrađena je od otporne plastike (polipropilena), a zaštita prodora zadovoljava standard IP68, čime se potvrđuje otpornost na prašinu i trajno uranjanje u vodu. Radna temperatura je od –60°C do +70°C, što omogućuje sigurno korištenje u ekstremnim klimatskim uvjetima.

Tehničke specifikacije (sažetak):

• Max. broj optičkih spojeva:

  • 72 (s tranzitom)

  • 96 (bez tranzita)

• Max. broj ladica:

  • 3 (s tranzitom)

  • 4 (bez tranzita)

• Vrsta ladica: tip 2445

• Broj kabelskih ulaza:

  • 2 × okrugla do 20 mm

  • 2 × okrugla do 16 mm

  • 2/1 × ovalni do 25 mm

• Materijal: polipropilen

• Zaštita prodora: IP68

• Dimenzije: 324 mm duljine, 188 mm promjera

• Težina: 1,2 kg

Namjena i primjena

Zbog svoje robusnosti i fleksibilnosti, STEminiHD je prikladna za širok spektar optičkih instalacija, posebno u okolnostima gdje je važno osigurati dugotrajnu stabilnost i pouzdanost svjetlovodne mreže.

Može se montirati u:

• podzemne instalacije,

• zračne optičke vodove,

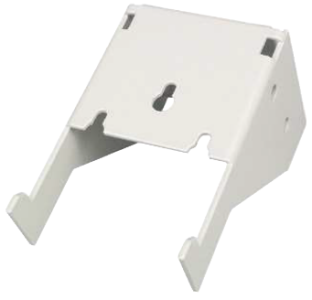

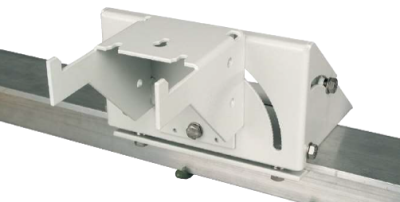

• fasadne instalacije (uz opcijski nosač),

• ormariće za distribuciju.

Sva navedena svojstva čine STEminiHD spojnicu kvalitetnim izborom u projektima gdje su ključno pouzdano brtvljenje, jednostavna instalacija i održavanje te visoka razina stabilnosti u sustavima preciznih svjetlovodnih mjerenja.
